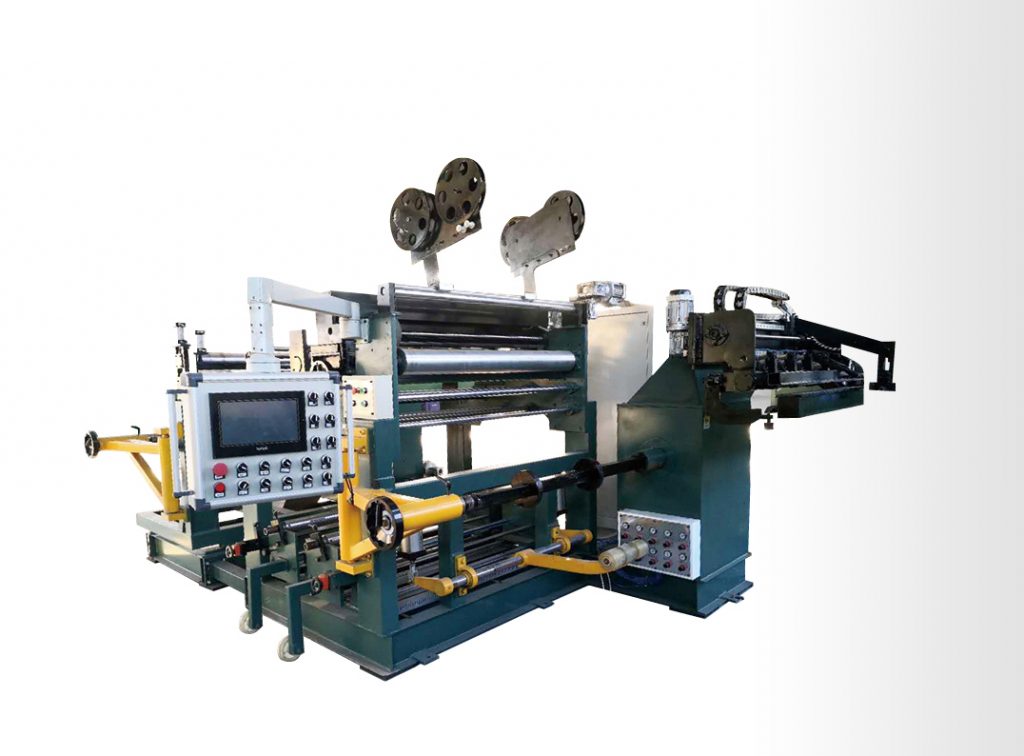

箔式繞機是生產干式變壓器低壓線圈的專用設備,根據工作寬度的不同,分為三種型號:BRJ-/1400型,BRJ-II/1200型,BRJ-/800型。并派生出另三種雙層箔式繞線機型號:BRJ-/1400-2型、BRJ-II/1200-2型、BRJ-IM/800-2型。
箔式線圈是以不同厚度的銅或鋁箔帶為導體,以寬帶狀的絕緣材料為層間絕緣,以窄帶狀的絕緣材料為端絕緣,在箔式繞線機上一次完成卷繞,形成卷狀線圈。同時完成線圈內外側引線的焊接及外表面包扎。設備的各項功能為制作符合規范要求的箔式線圈提供了足夠的支撐。本機為生產此類電器產品部件的必要設備。
主要特點:
采用三點同步糾偏技術糾偏速度快且精度高。焊接系統除采用進口直線導軌和滾珠螺桿外,(為保證焊接質量平整光滑,還可選裝冷卻水循環系統)。箔帶張力由開卷裝置產生。
卷繞主軸采用變頻調速系統控制,能在箔帶大張力的情況下,平穩地正轉和反轉。執行機構除電機外,其余全部采用氣動元件控制。
主要結構由:
(1)焊接裝置(2)卷繞機(3)端絕緣開卷裝置(4)端絕緣導向裝置(5)除塵裝置(6)剪切裝置(7)層絕緣開卷裝置(8)光電控邊裝置(9)壓毛裝置(10)送料傳動裝置(11)開卷機(12)糾偏裝置(13)電控箱(14)鎢極氬弧焊機。
